LU9244001 Original Brother Einzugsrollenkit

Artikelnummer: 0599

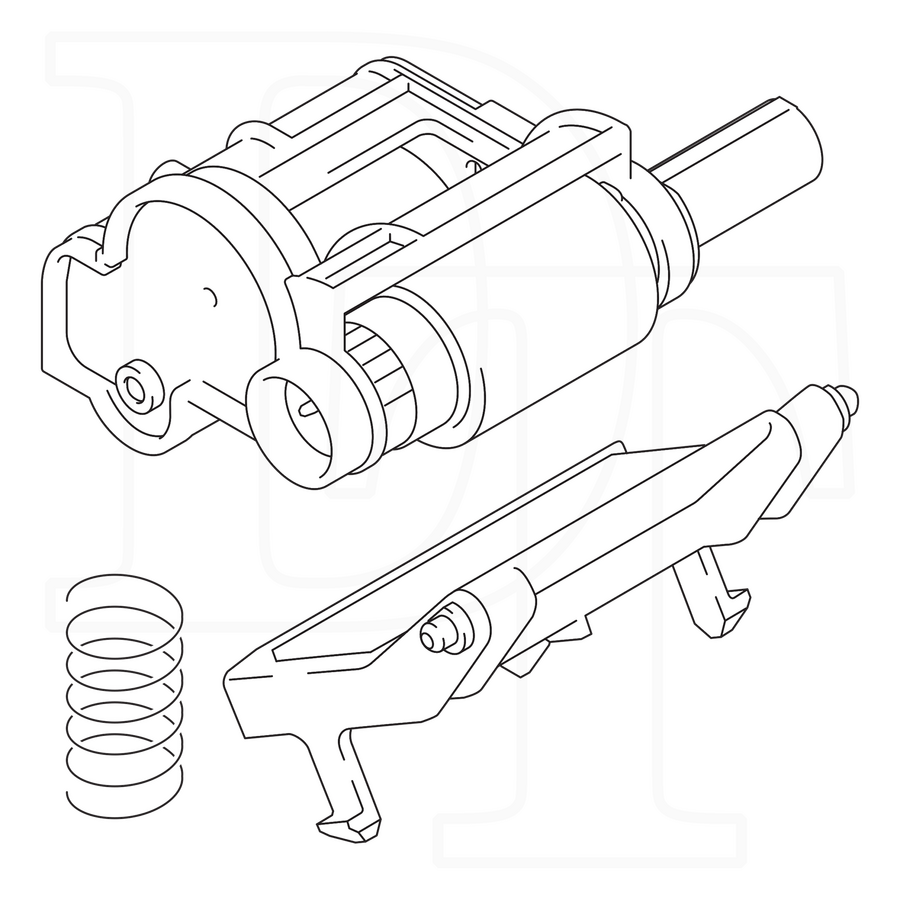

Einzugsrollenkit (Paper Feeding Kit) inkl. Separator und Feder
für Brother DCP-8110DN, DCP-8250DN, HL-5440D, HL-5450DN, HL-5450DNT, HL-5470DW, HL-6180DW, HL-6180DWT, MFC-8510DN, MFC-8520DN, MFC-8950DW, MFC-8950DWT

alte Brother Artikelnummer: LY5384001

Kategorie: Brother


11,75 €

inkl. 19% USt. , zzgl. Versand (Deutsche Post)

auf Lager

Bei Ihnen in : 2 - 4 Werktagen

Stk.


LU9244001 Original Brother Einzugsrollenkit

Einzugsrollenkit inkl. Separator und Feder
für
  • Brother DCP-8110DN
  • Brother DCP-8250DN
  • Brother HL-5440D
  • Brother HL-5450DN
  • Brother HL-5450DNT
  • Brother HL-5470DW
  • Brother HL-6180DW
  • Brother HL-6180DWT
  • Brother MFC-8510DN
  • Brother MFC-8520DN
  • Brother MFC-8950DW
  • Brother MFC-8950DWT
alte Brother Artikelnummer: LY5384001

Austausch des Separation-Pads und der Papiereinzugrolle

Schwierigkeitsgrad einfach
benötigtes Werkzeug
  • Kreuzschlitzschraubendreher PH1 oder PH2
  • Schlitzschraubendreher 0,50x3,0mm (oder ähnlich)
  • Küchentuch
  • Staubsauger
Zeitaufwand 15 - 30 Minuten
  1. Schalten Sie das Gerät aus und ziehen den Netzstecker.
  2. Entfernen Sie das USB-, Netzwerk- und TAE-Kabel vom Gerät.
  3. Entnehmen Sie die Papierkassette aus dem Drucker und legen das Druckerpapier beiseite.

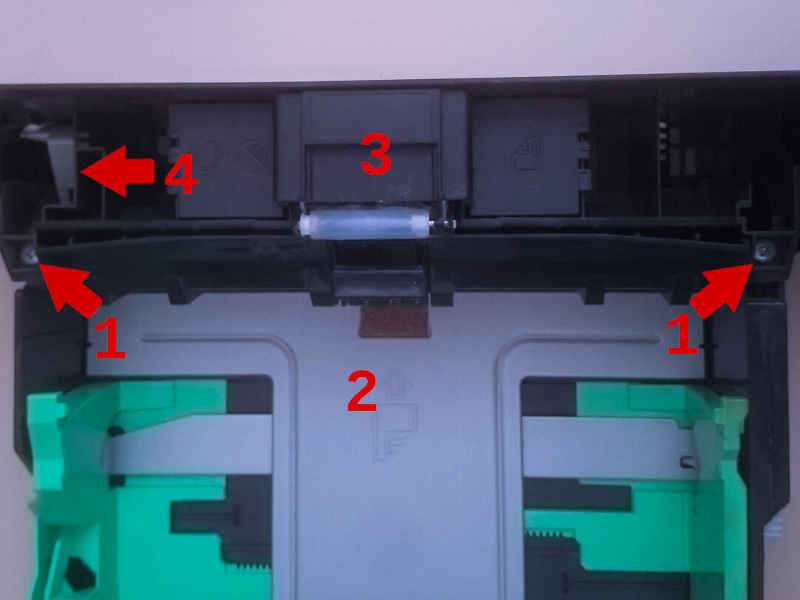

  4. Lösen und entfernen Sie die beiden Schrauben (1). Heben Sie das Zufuhr-Platte (2) an um den Finger das Papierindikators (4) freizugeben.
    Die Griffschale (3) kann nun nach oben und dann nach hinten von der Papierkassette entfernt werden.
    Bitte beachten Sie bei der Montage der Griffschale, dass der Finger des Papierindikators (4) unter die Zufuhr-Platte (2) muss.

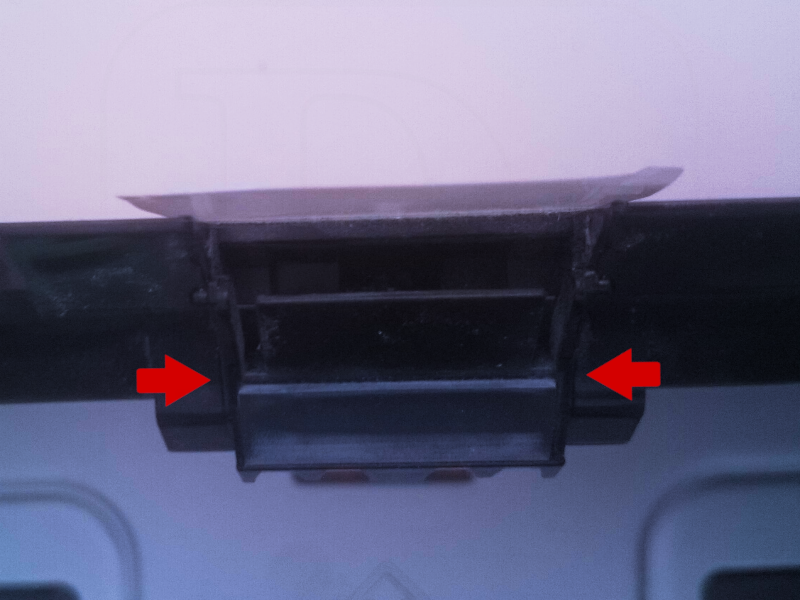

  5. Führen Sie nun den Schlitzschraubendreher nacheinander an den markierten Stellen in den Zwischenraum am Separator-Pad ein und lösen durch hebeln nach Außen die darunterliegenden Halteklammern.

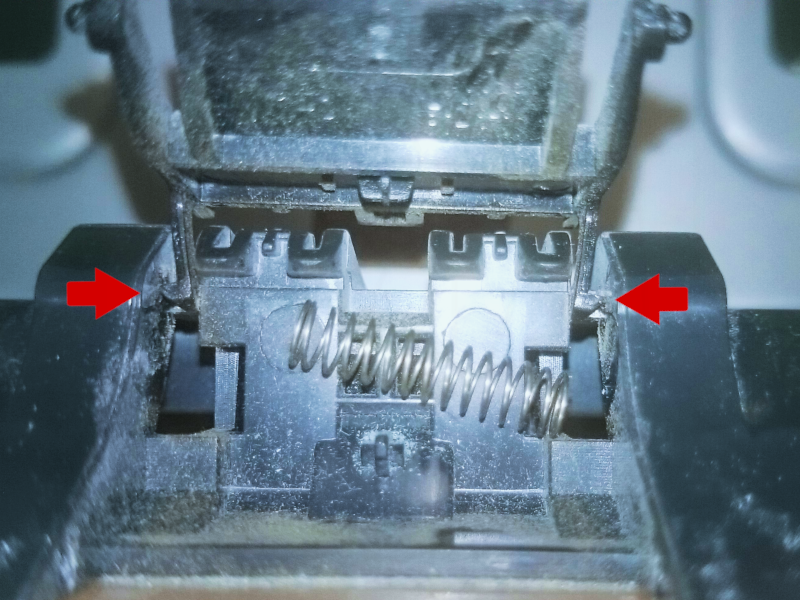

  6. Das Separator-Pad kann nun nach Hinten hochgeklappt werden und an den markierten Stellen durch zusammendrücken entnommen werden. Bitte beachten Sie das unter dem Pad eine gespannte Spiralfeder ist. Diese kann aber durch die im Kit mitgelieferte ersetzt werden.
  7. Reinigen Sie nun den Bereich wo das alte separation Pad war an der Papierkassette mit einem Küchentuch und entfernen den restlichen Papierabrieb mit dem Staubsauger.
  8. Hängen Sie das neue separation Pad Oben (1) in die Papierkassette ein und setzen die Feder auf die vorgesehene Halterung (2) am separation Pad.
    Klappen Sie das Pad nun herunter bis die beiden Klammern einrasten.. Das andere Ende der Feder muss dabei an der dafür vorgesehen kreuzförmigen Erhebung (3) an der Papierkassette aufsetzen.
  9. Legen Sie das Gerät auf die Seite mit der Unterseite des Druckers zu ihnen.

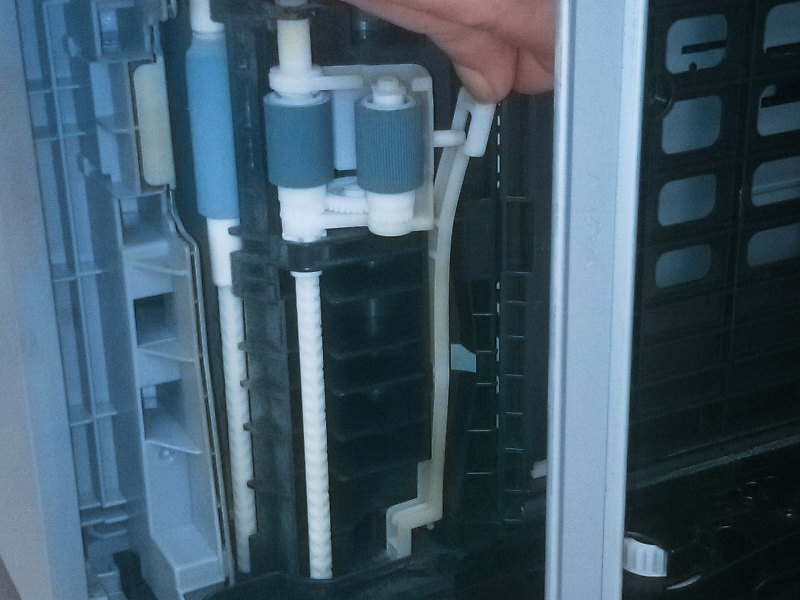

  10. Drücken Sie den Hubarm nach Hinten bis der Stift des Rollengehäuses frei liegt.

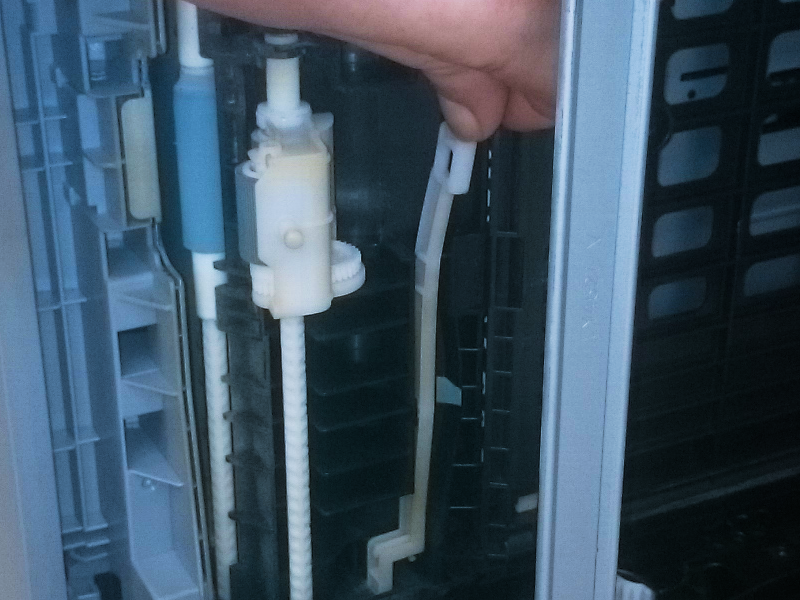

  11. Das Rollengehäuse kann nun nach vorn gedreht werden.

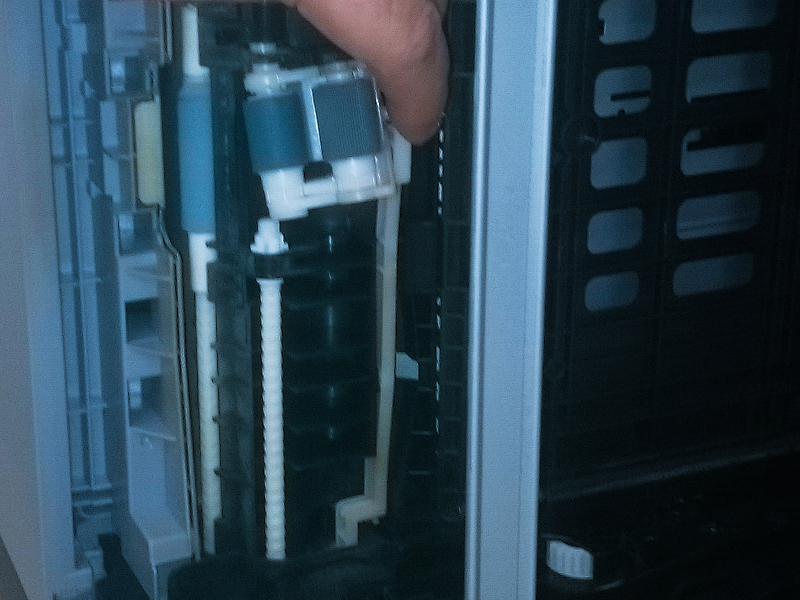

  12. Durch anheben und heraus klappen wird das alte Rollengehäuse nun entnommen.
  13. Setzen Sie das neue Rollengehäuse in den Drucker ein und hängen es am Hubarm wieder ein. Bitte beachten Sie beim einsetzen der neuen Rolle das die Welle mit der Aufnahme eine zur Rolle passende Nut hat.
  14. Stellen Sie den Drucker wieder auf und setzen die Papierkassette wieder ein.
  15. Schließen Sie alle Kabel wieder an und schalten das Gerät ein.
  16. Drücken Sie am numerischen Keypad gleichzeitig die 3 und die 5.
  17. Im nun erscheinenden Menü wählen Sie mit den Pfeiltasten "PF Kit 1" und bestätigen mit der Start-Taste.
  18. Die nun angezeigte Meldung bestätigen Sie ebenfalls mit der Start-Taste.
  19. Der Drucker ist nun wieder einsatzbereit.

Rücksetzen des internen Lebensdauer-Zählers

Brother HL-5440D HL-5450DN HL-5450DNT
Das Rücksetzen des Zählers ist bei diesen Modellen nur mit Software des Herstellers (MaintenanceDriver.zip) möglich. Diese ist exklusiv für Brother Service-Partner und steht uns leider nicht zur Verfügung.

Rücksetzen des internen Lebensdauer-Zählers

Brother HL-5470DW, HL-6180DW, HL-6180DWT
  1. Drücken Sie gleichzeitig die GO-Taste und + am Drucker.
  2. Im nun erscheinenden Menü wählen Sie mit den Pfeiltasten "PF Kit 1" und bestätigen mit der OK-Taste.
  3. Durch drücken der Pfeil-nach-Oben Taste setzen Sie den Zähler zurück.
  4. Der Drucker ist nun wieder einsatzbereit.

Rücksetzen des internen Lebensdauer-Zählers

Brother DCP-8110DN, DCP-8250DN, MFC-8510DN, MFC-8520DN, MFC-8950DW, MFC-8950DWT
  1. Drücken Sie am numerischen Keypad gleichzeitig die 3 und die 5.
  2. Im nun erscheinenden Menü wählen Sie mit den Pfeiltasten "PF Kit 1" und bestätigen mit der Start-Taste.
  3. Die nun angezeigte Meldung bestätigen Sie ebenfalls mit der Start-Taste.
  4. Der Drucker ist nun wieder einsatzbereit.
